閉式循環噴霧干燥機（有機溶劑專用）OM-BLG系列

簡要描述：OM-BLG有機溶劑噴霧干燥機是系統組成一個封閉的循環回路,載熱體可以循環使用也叫閉式循環噴霧干燥機。對于揮發物是有機化學溶劑、有毒或逸出后能對人身、環境造成危害物料的干燥,料液中含有的有機溶劑或產 品是易氧化、易燃、易爆的物料,一般情況下,需用這種流程的物料都是不能接觸氧氣的,所以載熱體大多使用惰性氣體(如氮氣

產品型號：OM-BLG-5
生產廠家：上海歐蒙
處理能力：3-5L/H
功率范圍：20KW

在線咨詢電話:15821189653

詳情介紹

OM-BLG有機溶劑噴霧干燥機是系統組成一個封閉的循環回路,載熱體可以循環使用也叫閉式循環噴霧干燥機。對于揮發物是有機化學溶劑、有毒或逸出后能對人身、環境造成危害物料的干燥,料液中含有的有機溶劑或產 品是易氧化、易燃、易爆的物料,一般情況下,需用這種流程的物料都是不能接觸氧氣的,所以載熱體大多使用惰性氣體(如氮氣、二氧化碳等);此種方式又稱惰性氣體干燥。從干燥器排出的尾氣,經過氣固分離后還要經過冷凝器回收溶劑或去除濕分,再經加熱器升溫后進入干燥器進行循環使用。通過載熱體和閉式循環方式,我們可以有效的避免物質干燥遭遇高溫危險、防止噴霧干燥過程中與氧氣接觸,粉塵90%以上回收等。

閉式循環噴霧干燥機目前已經成熟應用于乙醇,丙酮,己烷,氣油等有機溶劑制成的懸濁液,以惰性氣體(或氮氣)做為干燥介質的產品的閉路循環式噴霧干燥工藝。整個過程產品無氧化,介質可回收,惰性氣體(或氮氣)可循環利用。為有機溶劑回收設計的閉式循環系統,系統防爆控制要求極高,系統自控性能極高,GMP要求苛刻。常用于精密陶瓷、醫藥品、電池材料、硬質合金(Wc.Fe)粉的噴霧干燥。

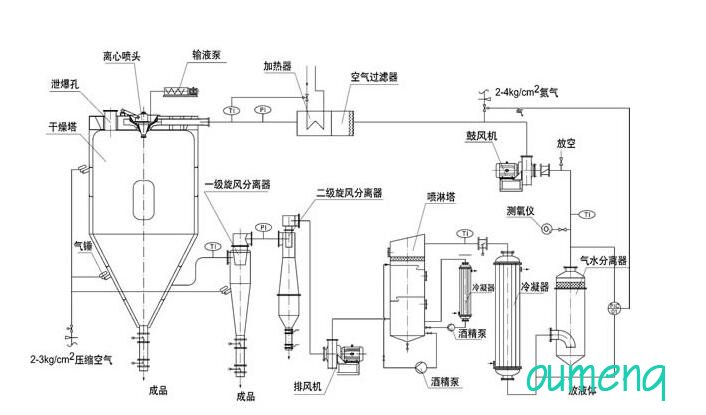

流程示意圖
閉式循環噴霧干燥機系統由噴霧干燥機主機、帶空氣過濾器的加熱器、鼓風機、水氣分離器、大小冷卻塔、噴淋塔、排風機、一級旋風分離器、二級旋風分離器、泵、測氧儀以及管路與控制閥等組成。

項目/機型	BLG-5	BLG-10	BLG-15	BLG-25	更多型號按要求定制
乙醇蒸發量	3-5kg/h	5-8kg/h	10-15kg/h	20-25kg/h	按要求定制
干燥室尺寸	Φ1000	Φ1,300	Φ1,500	Φ1,800	根據實際情況
干燥室附屬件	人孔，觀察窗，照明窗，振打裝置
霧化器	離心式		離心式
霧化盤	50-65mm		80-120mm
轉速	25000r.p.m		22000r.p.m
產品回收方式	塔底+旋風+除塵器三點回收，或旋風+除塵器兩點回收（可選2級旋風）
料液供給方式	蠕動泵（附不銹鋼容器）
加熱源	導熱硅油換熱（干凈、安全，氮氣不接觸加熱器）
加熱器容量	13kW-18KW（供參考）實際根據不同溶劑沸點選擇溫度范圍		30kW-40kW（供參考）實際根據不同溶劑沸點選擇溫度范圍
**溫度	30-250℃（根據實際情況選擇或定制）
附屬器件	防爆循環風機、旋風分離器、袋濾器、冷凝回收溶劑裝置
電控系統	加熱溫度控制；旋風分離器、袋濾器壓差顯示；塔內壓力控制；霧化器變頻控制 PLC+觸摸屏
附屬器件	氧氣濃度表、防爆片、配管內壓力控制		氧氣濃度表、壓力開關、氧氣濃度兼壓力自動調節系統
電力	動力：380V/3相
選件	空氣振打裝置、二流體噴嘴噴霧裝置
